Styling ActionBar Tabs

问题说明

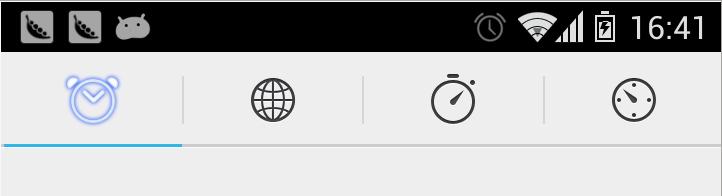

修改 ActionBar Tabs 模式在 Theme.Holo.Light 下的样式，以前是这个样子滴

现要改成如下样式

实现方式

打开 SDK 里的 Theme 文件 <ANDROID_SDK>/platforms/android-4.2/data/res/values/themes.xml,与 ActionBar 相关的属性如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

<!-- Action bar styles -->
<item name="actionDropDownStyle">@android:style/Widget.Holo.Light.Spinner.DropDown.ActionBar</item>
<item name="actionButtonStyle">@android:style/Widget.Holo.Light.ActionButton</item>
<item name="actionOverflowButtonStyle">@android:style/Widget.Holo.Light.ActionButton.Overflow</item>
<item name="actionModeBackground">@android:drawable/cab_background_top_holo_light</item>
<item name="actionModeSplitBackground">@android:drawable/cab_background_bottom_holo_light</item>
<item name="actionModeCloseDrawable">@android:drawable/ic_cab_done_holo_light</item>
<item name="actionBarTabStyle">@style/Widget.Holo.Light.ActionBar.TabView</item>
<item name="actionBarTabBarStyle">@style/Widget.Holo.Light.ActionBar.TabBar</item>
<item name="actionBarTabTextStyle">@style/Widget.Holo.Light.ActionBar.TabText</item>
<item name="actionModeStyle">@style/Widget.Holo.Light.ActionMode</item>
<item name="actionModeCloseButtonStyle">@style/Widget.Holo.Light.ActionButton.CloseMode</item>
<item name="android:actionBarStyle">@android:style/Widget.Holo.Light.ActionBar.Solid</item>
<item name="actionBarSize">@dimen/action_bar_default_height</item>
<item name="actionModePopupWindowStyle">@android:style/Widget.Holo.Light.PopupWindow.ActionMode</item>
<item name="actionBarWidgetTheme">@null</item>

与 Tab 相关的属性分析是

  • actionBarTabBarStyle – 多个Tab的容器样式
  • actionBarTabStyle – 单个Tab样式
  • actionBarTabTextStyle – Tab上的字体风格

我们需要修改的样式有以下几部分

  • TabBar 背景色
  • 多个 Tab 之间的分隔符
  • Tab 背景色

创建 style.xml

style.xml
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

<resources>
    <style name="MyActionBarTabBarStyle" parent="@android:style/Widget.Holo.Light.ActionBar.TabBar">
        <item name="android:background">@drawable/actionbar_tabs_bar_bg</item>
        <item name="android:divider">@drawable/actionbar_divider</item>
    </style>

    <style name="MyActionBarTabStyle" parent="@android:style/Widget.Holo.Light.ActionBar.TabView">
        <item name="android:background">@drawable/actionbar_tabs_bg</item>
    </style>

    <style name="AppTheme.Holo.Light" parent="@android:style/Theme.Holo.Light">
        <item name="android:actionBarTabBarStyle">@style/MyActionBarTabBarStyle</item>
        <item name="android:actionBarTabStyle">@style/MyActionBarTabStyle</item>
    </style>
</resources>

@drawable/actionbar_tabs_bg 是 StateListDrawable

actionbar_tabs_bg.xml
1
2
3
4
5
6
7
8
9
10
11
12
13
14

<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android">

    <!-- Selected states -->
    <item android:drawable="@drawable/actionbar_tabs_bg_pressed" android:state_focused="false" android:state_pressed="false" android:state_selected="true"/>
    <!-- Focused states -->
    <item android:drawable="@drawable/actionbar_tabs_bg_pressed" android:state_focused="true" android:state_pressed="false" android:state_selected="false"/>
    <item android:drawable="@drawable/actionbar_tabs_bg_pressed" android:state_focused="true" android:state_pressed="false" android:state_selected="true"/>
    <!-- Pressed -->
    <item android:drawable="@drawable/actionbar_tabs_bg_pressed" android:state_pressed="true"/>

    <item android:drawable="@android:color/transparent" android:state_focused="false" android:state_pressed="false" android:state_selected="false"/>

</selector>

参考
